  • 旋回ノズル

加工不良、チョコ停の原因になる、加工室内の切り屑の堆積対策に

images

images  特許取得(特許第6557885号)

特長

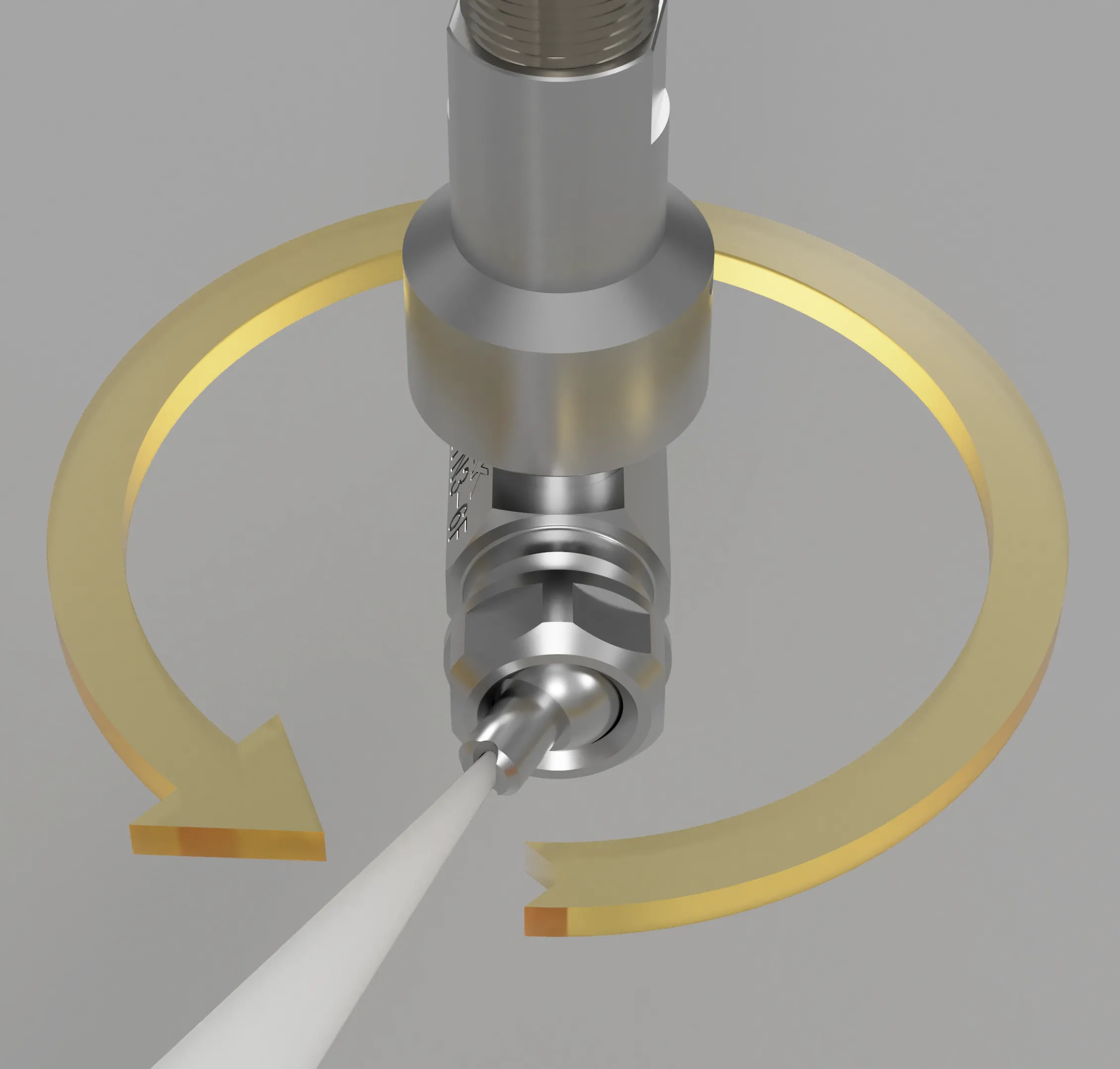

  • クーラントの吐出圧力を利用して、360° 旋回しながらクーラント液を噴射する為、広範囲に亘り洗い流す事が可能。
  • 低圧、小流量で安定的に旋回可能。
  • モーターなどの駆動源は一切不要。
  • 詰まりにくいシンプル構造(分解洗浄可能)。
  • ノズルの振り角や吐出圧力により、旋回スピードが変わります(市販のボールバルブを併用しての回転数調整を推奨します)。

推奨使用条件はお問い合わせください。

使用事例

治具配管、バイス上、ドア内側

images images

※ 赤丸は旋回ノズル取り付け箇所


ATCシャッター周辺


ASK社内試験

お客様の声 (自動車部品メーカー様)

  • 清掃時間の短縮により、生産能力アップし、人件費を削減できました。
  • ATCシャッター付近の切り屑の除去に効果があった。
  • エアーガンで頻繁に行っていた機内の切り屑清掃がかなり減った。
  • 低流量で安定的に旋回する為、既存のポンプ、タンクで使用できた。
  • 機械をしばらく止めていても、固着せず、起動時に問題なく旋回できた。
  • 前面カバーに固着した切り屑が除去できた為、視認性が向上され、チョコ停を未然に防止することができた。

形式

ATN 3 - 6F
num num num
num 機種 ATN:旋回ノズル
num 接続ネジ口径 3:Rc3/8
num 噴射流量区分 6:6L/min(噴射圧力0.1MPa時の流量)
F:フレアノズルタイプ

仕様

最高使用圧力 2.5MPa
耐圧 4MPa
使用流体 切削油
推奨洗浄対象距離 0.7m以下(ノズル吐出口より)
推奨回転数 4~10rpm
推奨使用流量 6L/min以上(圧力換算で0.1MPa以上)

図面データ ダウンロード

製品名型番ダウンロード
旋回ノズルATN3-6FPDF

* 図面データの使用について、詳しくは「利用規約」をご確認ください。
