ホーム > 製品情報 > 計測機器:圧力計 > OPG ø60,ø75,ø100

  • 計測機器
  • 圧力計

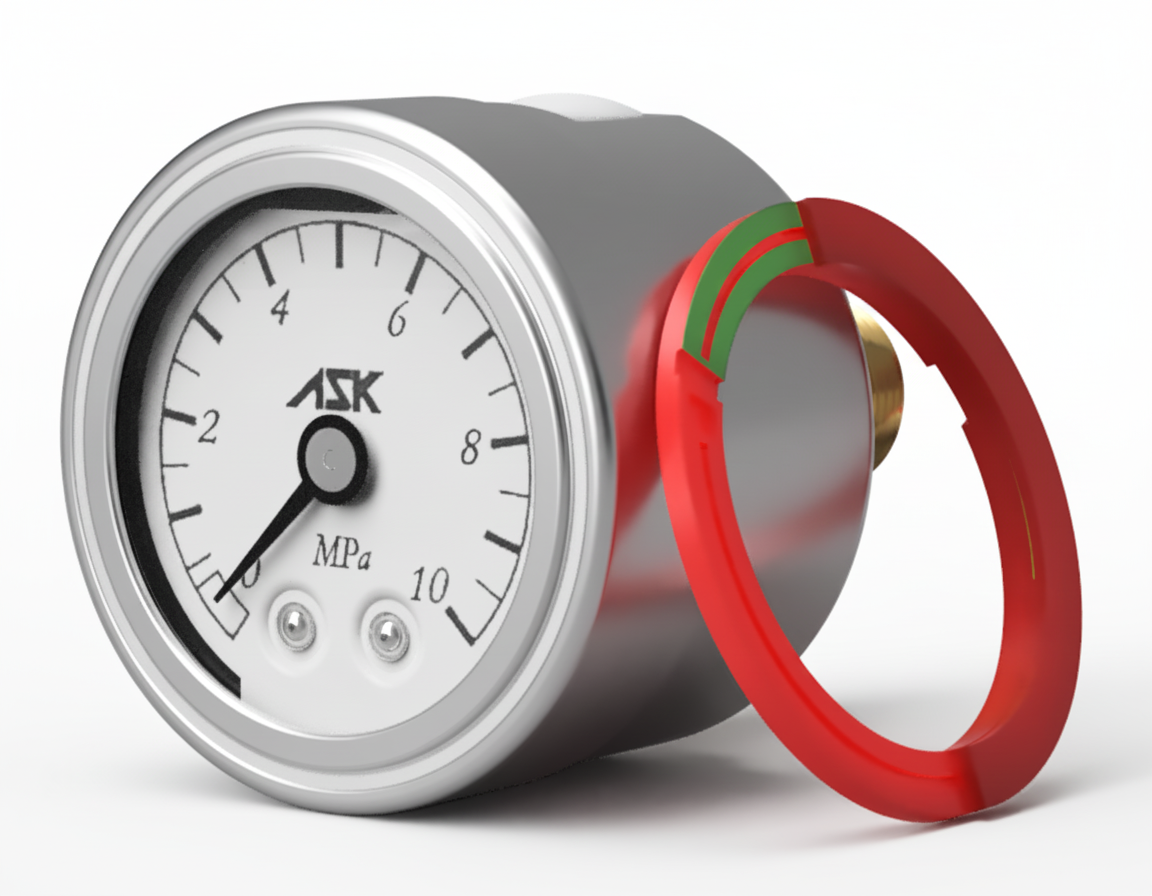

圧力範囲の設定が簡単!

images

圧力計に関する各種証明書(トレーサビリティ体系図、合格証、検査成績書、校正証明書)の発行を致します。お問い合せください。

images

特長

  • 完全密封された圧力計内のグリセリン液の粘性抵抗により、機械的振動による指針の動きが緩衝されます。また、ブルドン管の動きが緩衝され、流体の脈動圧を吸収します。
  • グリセリン液が圧力計内部の軸受、ギヤー部などの摩耗部の潤滑の役目もするため、内部機構の耐久性を向上させます。
  • 万一、ブルドン管が管破しても前面の硝子が飛散せず、安全キャップから作動油が抜けるように安全対策が施してあります。
  • ケース外周に緑色のセーフティーマークが付いているので、圧力範囲の設定が簡単にできます(ø60のみ)。
  • 選定の基準として、ご使用になる圧力レンジの 2 倍以上の最高目盛の圧力計をお選びください。

形式

OPG - A T - G1/4 - 60 x 10MPa - B - CR
num num num num num num num num
num 機種 グリセリン圧力計
num 形状 A : 縁なし形
B : 丸縁形
D : 埋め込み形(金具付)
num 株形状 T : 四角(ø60、A、B型 ø75)
S : 六角(ø100)
U : 二面(D形 ø75)
num 接続ねじ口径 G1/4(ø60)
R1/4(A形 ø60)
G3/8(ø75、ø100)
num 大きさ
60 :  ø60mm
75 :  ø75mm
100 :  ø100mm
num 圧力レンジ(最高目盛) 圧力レンジ表をご覧ください。
num ø60のD型のみ該当 無記号:ø60のD型以外
B:ø60のD型
num カラーリングの有無
※ø60のみ
無印:カラーリングなし
CR:カラーリング付(箱の中に同梱)

* 色入りの圧力計は別途ご相談ください。
* 色範囲を指定した目盛板(特殊品)につきましては、セーフティーマークは装着されません。

仕様

形状 ø60
AT
ø60
BT
ø60
DT
ø75
AT
ø75
BT
ø75
DU
ø100
AS
ø100
BS
ø100
DS
使用流体 一般石油系作動油、水-グリコール系作動油、りん酸エステル系作動油、水
精度 ±1.6%/F.S
使用温度範囲 -5~40℃
指示誤差 ±0.3%/10℃
封入液 グリセリン液
許容振動範囲 0~7G
質量 250g 270g 310g 450g 550g 550g 1050g 1100g 1200g
特殊仕様
目盛板色入表示
特殊目盛(版下、ネガを有償で作成)
寒冷地仕様(使用温度範囲 -15~60℃、シリコンオイル入り)

圧力レンジ表

圧力レンジ ø60
A形
G1/4
ø60
A形
R1/4
ø60
B形
G1/4
ø60
D形
G1/4
ø75
A形
G3/8
ø75
B形
G3/8
ø75
D形
G3/8
ø100
A形
G3/8
ø100
B形
G3/8
ø100
D形
G3/8
0.25MPa
0.6MPa
1MPa
1.6MPa
2.5MPa
4MPa
6MPa
10MPa
16MPa
25MPa
40MPa
60MPa
100MPa

※ 受注生産(受注生産機種は、納期20〜40日間となります)

セーフティーマーク使用方法(ø60)

● 圧力設定範囲を示す場合 ● 圧力設定値を示す場合
図 左右 2 個のセーフティーマークを圧力計設定範囲の上限(右)と下限(左)を個々の位置に合せてセットします。 図 左右 2 個のセーフティーマークを一緒に合せて矢印状にしてセットします。

使用上のご注意

  • 形状・大きさ・圧力レンジの組合せにより製作不可能な機種もありますので、各機種毎の形式表を参考にしてご選定ください。
  • グリセリン圧力計の取付姿勢は垂直に取付けてください。垂直以外の取付姿勢によっては、指示精度が狂ったり、グリセリン封入液が漏れる恐れがあります。
  • 手書きによる特殊目盛板のグリセリン圧力計は製作できません。
  • 最大目盛りが 1MPa 以下の場合は緑色のプラグを上げてからご使用ください。
    キャップアップ
  • イメージ1MPa 以下の圧力計は、ブルドン管のトルクが弱いため、圧力計ケース内の温度変化(内圧変化)が指示精度に影響を与えます。緑色のプラグを引き上げることにより、内圧と大気圧が均衡し、精度が保持されます。ただし内圧開放後の 1MPa 以下のグリセリン圧力計は 安全キャップが必ず上を向く姿勢でご使用ください。
  • カラーリングの取扱いについては「カラーリングの使用上のご注意」をご参照ください。

図面データ ダウンロード

製品名型番ダウンロード
グリセリン圧力計 ø39OPG-DT-39-SPDF
グリセリン圧力計 ø60 A形 G1/4OPG-AT-G-60PDF
グリセリン圧力計 ø60 A形 G1/4 (ステンレス仕様)OSG-AT-G-60PDF
グリセリン圧力計 ø60 A形 R1/4OPG-AT-R-60PDF
グリセリン圧力計 ø60 A形 G1/4 (ステンレス仕様)OSG-AT-R-60PDF
グリセリン圧力計 ø60 B形OPG-BT-G-60PDF
グリセリン圧力計 ø60 D形OPG-DT-G-60-BPDF
グリセリン圧力計 ø75 A形OPG-AT-G-75PDF
グリセリン圧力計 ø75 B形OPG-BT-G-75PDF
グリセリン圧力計 ø75 D形OPG-DU-G-75PDF
グリセリン圧力計 ø100 A形OPG-AS-G-100PDF
グリセリン圧力計 ø100 B形OPG-BS-G-100PDF
グリセリン圧力計 ø100 D形OPG-DS-G-100PDF
コンタクト接点付圧力計 ø75 A型CEPG-AU-G-75PDF
コンタクト接点付圧力計 ø75 B型CEPG-BU-G-75PDF
コンタクト接点付圧力計 ø75 D型CEPG-DU-G-75PDF
コンタクト接点付圧力計 ø100 A型CEPG-AU-G-100PDF
コンタクト接点付圧力計 ø100 B型CEPG-BU-G-100PDF
コンタクト接点付圧力計 ø100 D型CEPG-DU-G-100PDF
マイクロ接点付圧力計 ø100 B型MEPG-BU-G-100PDF
マイクロ接点付圧力計 ø100 D型MEPG-DU-G-100PDF
隔膜式圧力計 ø100 G3/8SPG-A-G3/8-100-SPDF
隔膜式圧力計 ø100 G3/8 (可掃式)SPG-A-G3/8-100-S-KPDF
隔膜式圧力計 ø100 R3/8SPG-A-R3/8-100-SPDF
隔膜式圧力計 ø100 R3/8 (可掃式)SPG-A-R3/8-100-S-KPDF

* 図面データの使用について、詳しくは「利用規約」をご確認ください。
