M12-4ピンコネクタ接続のレベルスイッチ! IP65 保護等級相当品

images

images

特長

  • 高精度リードスイッチとマグネット内蔵フロートを組み合わせた小型・低価格のレベルスイッチです。
  • タンク内の流体温度などの影響を受けないため、安定した動作が確保できます。
  • R1/2ネジ込みタイプで、タンク上面から取り付けられます。
  • 検知液面深さは、L=80~500mm の範囲で 5mm 単位毎に受注いたします。
  • M12-4ピンコネクタで、省配線化が可能です。
  • 既納機への後付けが容易に行えます。

* DINコネクタタイプはこちら

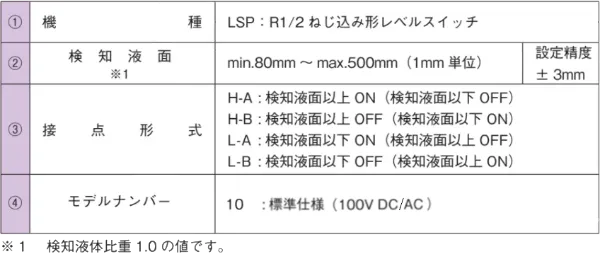

形式

LSP - 200 L-A - 10
num num num num
num 機種 レベルスイッチ(M12-4ピンコネクタ仕様)
num 検知液面 ※1 min. 80mm~max. 500mm(1mm単位)
設定精度 ±3mm
num 接点形式
H-A  :  検知液面以上ON(検知液面以下 OFF)
H-B  :  検知液面以上OFF(検知液面以下 ON)
L-A  :  検知液面以下ON(検知液面以上 OFF)
L-B  :  検知液面以下OFF(検知液面以上 ON)
num モデルナンバー 10 : 標準仕様(DC24V)
50 : 標準仕様(AC100V)

※1 検知液体比重 1.0 の値です。

仕様

  DC 24V 仕様 AC 100V 仕様
接点容量 1.2 VA 2 VA
接点抵抗 1Ω以下
最大使用電圧 DC 24V AC 100V / 110V
最大使用電流 0.05A DC 0.02A DC
微小電流負荷 5mA
絶縁抵抗 DC500V 絶縁抵抗計にて 50MΩ 以上
耐電圧 AC-1000V 1分間
周囲温度 -10℃~80℃
適応流体 一般石油系作動油
フロート比重 0.63
質量 パイプなしで160g

用途例

  • 油、水タンクの液面監視用(上限検知または下限検知)

採用事例

images 油圧ユニット(配線工数の削減)
  • 自動車生産設備向けマシニングセンタ用油圧ユニット
  • 研削盤用油圧ユニット
  • NC旋盤用油圧ユニット

使用上のご注意

  • 磁力を発生する近辺では、誤作動する危険性があります。
    images

図面データ ダウンロード

製品名型番ダウンロード
レベルスイッチLSNPDF
レベルスイッチ (ステンレス仕様)LSN-31PDF
レベルスイッチ (M12-4ピンコネクタ仕様)LSPPDF

* 図面データの使用について、詳しくは「利用規約」をご確認ください。
