油タンク・水タンクの液面検出用として開発されたレベルスイッチ! IP65 保護等級相当品

images

images images

特長

  • 高精度リードスイッチとマグネット内蔵フロートを組み合わせた小型・低価格のレベルスイッチです。
  • タンク内の流体温度などの影響を受けないため、安定した動作が確保できます。
  • コネクタ付きのフランジで、タンク上面から取り付けられます。
  • 検知液面深さは、L=60~500mm の範囲で 1mm 単位毎に受注いたします。

* M12-4 ピンコネクタタイプはこちら

形式

LSN - 200 L-A    - 11
num num num num num
num 機種 レベルスイッチ
num 検知液面 ※1 min. 60mm~max. 500mm(1mm単位)
設定精度 ±3mm
num 接点形式
H-A  :  検知液面以上ON(検知液面以下 OFF)
H-B  :  検知液面以上OFF(検知液面以下 ON)
L-A  :  検知液面以下ON(検知液面以上 OFF)
L-B  :  検知液面以下OFF(検知液面以上 ON)
num 使用流体 無印 : 一般石油系作動油用(標準仕様: NBR フロート)
W : 水用(オプション: SUS フロート)
num モデルナンバー 11 : 標準仕様(DC24V)
51 : 標準仕様(AC100V)

※1 検知液体比重 1.0 の値です。

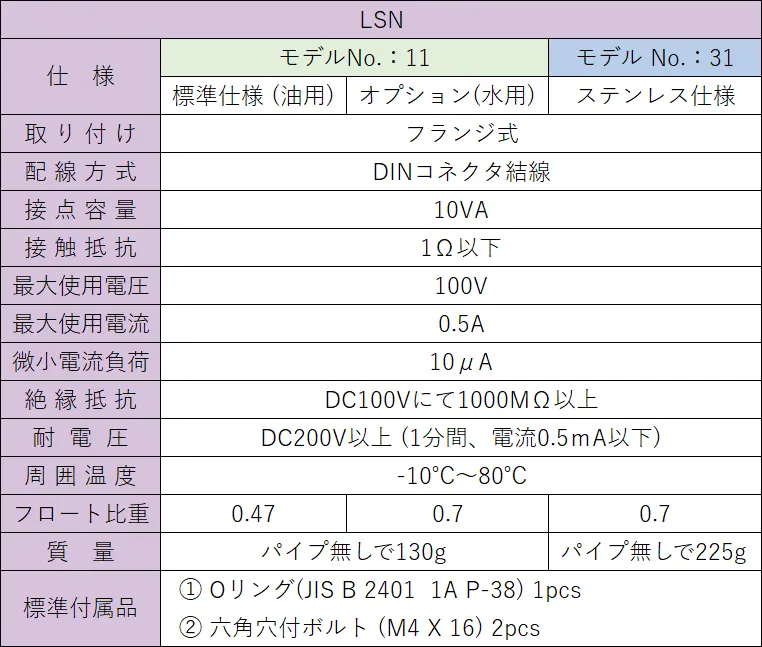

仕様

  DC 24V 仕様 AC 100V 仕様
標準仕様(油用) オプション(水用) 標準仕様(油用) オプション(水用)
接点容量 1.2 VA 2 VA
接点抵抗 1Ω以下
最大使用電圧 DC 24V AC 100V / 110V
最大使用電流 0.05A DC 0.02A DC
微小電流負荷 5mA
絶縁抵抗 DC500V 絶縁抵抗計にて 50MΩ 以上
耐電圧 AC-1000V 1分間
周囲温度 -10℃~80℃
フロート比重 0.47±0.05 0.7±0.05 0.47±0.05 0.7±0.05
質量 パイプなしで130g
標準付属品
Oリング(JIS B 2401 1A P-38)1pcs
六角穴付ボルト(M4×16)2pcs

使用上のご注意

  • 磁力を発生する近辺では、誤作動する危険性があります。
    images

図面データ ダウンロード

製品名型番ダウンロード
レベルスイッチLSNPDF
レベルスイッチ (ステンレス仕様)LSN-31PDF
レベルスイッチ (M12-4ピンコネクタ仕様)LSPPDF

* 図面データの使用について、詳しくは「利用規約」をご確認ください。
