油圧装置の大幅コストダウン!

images

images

特長

  • 圧力計切換バルブは、1 個の圧力計で最大 1~6 ヶ所の回路圧力を測定できます。
  • 圧力計の使用個数が 1 個で済むため、圧力計および圧力計パネル取り付け穴加工などが大幅に削減され、油圧装置の大幅なコストダウンが可能です。
  • ロータリー式切換バルブのため、ハンドル矢印を回路番号に合わせるだけで、圧力測定が可能です。
  • 測定時以外は、ハンドルを "ALL CLOSE" 位置に合わせれば、圧力計内残圧がドレンポートへ排出され、圧力計指針は常時 "O" 位置を指示しますので圧力計の精度・耐久性が向上します。

形式表

形式 測定ポート数 接続ねじ口径 使用流体
SV-318 3ポート Rc1/8 一般石油系作動油
SV-314 Rc1/4
SV-618 6ポート Rc1/8
SV-614 Rc1/4
F-SV-318 3ポート Rc1/8 りん酸エステル系
作動油
F-SV-314 Rc1/4
F-SV-618 6ポート Rc1/8
F-SV-614 Rc1/4

* G ネジ対応および水-グリコール系作動油については、別途お問い合わせください。

用途例

  • プラスチック射出成形機、ゴム射出成形機
  • 油圧プレス(粉体、セラミック、ゴムプレス)
  • 工作機械(大型機、専用機、NC のこ盤)
  • 油圧ユニット(産業用、工作機械、船舶用、バルブスタンド)

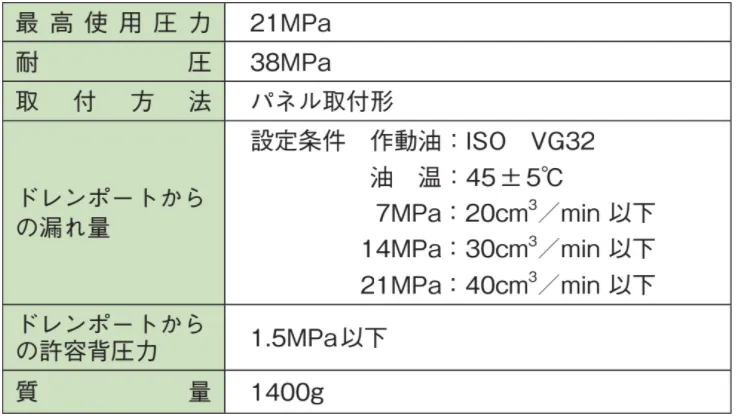

仕様

最高使用圧力 21MPa
耐圧 38MPa
取付方法 パネル取付形
使用流体 一般石油系作動油
(りん酸エステル系作動油、水-グリコール系作動油の場合は別途お問合せください)
ドレンポートからの漏れ量
< 設定条件 > 作動油 :  ISO VG32
油温 :  45±5℃
7MPa :  20cm³/min以下
14MPa :  30cm³/min以下
21MPa :  40cm³/min以下
ドレンポートからの許容背圧力 1.5MPa以下
質量 1400g

使用上のご注意

  • 切換バルブの各ポートに配管する場合は、対照的なポート位置に同圧力がかかるように接続してください。
  • このバルブのシール構造は、スプール外径と本体内径がクリアランス 10μ 程度のメタルシール方式で構成されています。ゴミなどが付着すると、ハンドルが重くなったり、動かなくなることがありますので、作動油の汚れにご注意ください。
  • 配管のフラッシングの際には、汚れたフラッシング油がバルブに流れないようにしてください。
  • 定期的なハンドル切換操作を実施してください。
  • ドレン配管は、一度バルブ本体より高い位置に上げてからドレンポートに配管してください。ハイドロロック現象が起きにくくなります。
  • ドレンポートに内圧が保持されるとバルブハンドルが重くなり、廻らなくなります。ドレンポートは必ず配管に接続してください。

図面データ ダウンロード

製品名型番ダウンロード
グリセリン圧力計切換バルブ 3ポートSVPG-318,314PDF
グリセリン圧力計切換バルブ 6ポートSVPG-618,614PDF
圧力計切換バルブ 3ポートSV-318,314PDF
圧力計切換バルブ 6ポートSV-618,614PDF

* 図面データの使用について、詳しくは「利用規約」をご確認ください。
