圧力計の脈動圧力の防止に!

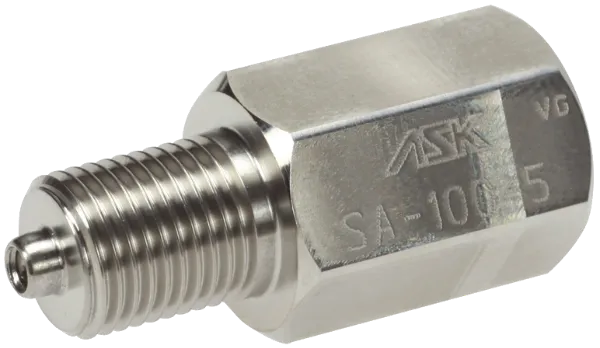

images
images
使用例

images

特長

  • 固定絞りですので、常時圧力測定する所にご使用ください。
  • 合成作動油・水系作動油・ブレーキオイルにも使用できます。

仕様

最高使用圧力 10MPa
耐圧 18MPa
材質 C3604
適用流体 一般石油系作動油、りん酸エステル系作動油、水-グリコール系作動油、空気

形式表

形式 G・D 推奨締付
トルク
パッキン
材質
パッキン寸法
(外径x内径x厚さ)
質量
SA-100-2 G1/4 40N・m C1100 11x5.5x3 60g
SA-100-3 G3/8 50N・m 14.5x5.5x3 100g

ダンパー効果試験

images

図面データ ダウンロード

製品名型番ダウンロード
圧力計用ジョイントAJ-102,103,302,303PDF
圧力計用ジョイント (ステンレス仕様)AJ-105,106,305,306PDF
低圧用ダンパーSA-100-2,3PDF
低圧用ダンパー(ステンレス仕様)SA-100-5,6PDF
高圧用ダンパーSAH-100-2,3PDF
高圧用ダンパー(ステンレス仕様)SAH-100-5,6PDF
グリセリン圧力計用ダンパーSAD-2,3TPDF
グリセリン圧力計用ダンパー(ステンレス仕様)SAD-5T,6TPDF
圧力スイッチ用ダンパーPSD-2,3PDF
圧力スイッチ用ダンパー(ステンレス仕様)PSD-5,6PDF

* 図面データの使用について、詳しくは「利用規約」をご確認ください。
