  • 油圧アクセサリー
  • チェックバルブ

小流量域での流量調整特性を重視。より小型になりました!

images

images

特長

  • 小型・軽量。

仕様

最高使用圧力21MPa
耐圧38MPa
クラッキング圧力0.04MPa
適用流体 一般石油系作動油、りん酸エステル系作動油

形式表

形式 ねじ口径(D) 質量
ATC-01S Rc1/8 180g
ATC-02S Rc1/4 190g
ATC-03S Rc3/8 400g

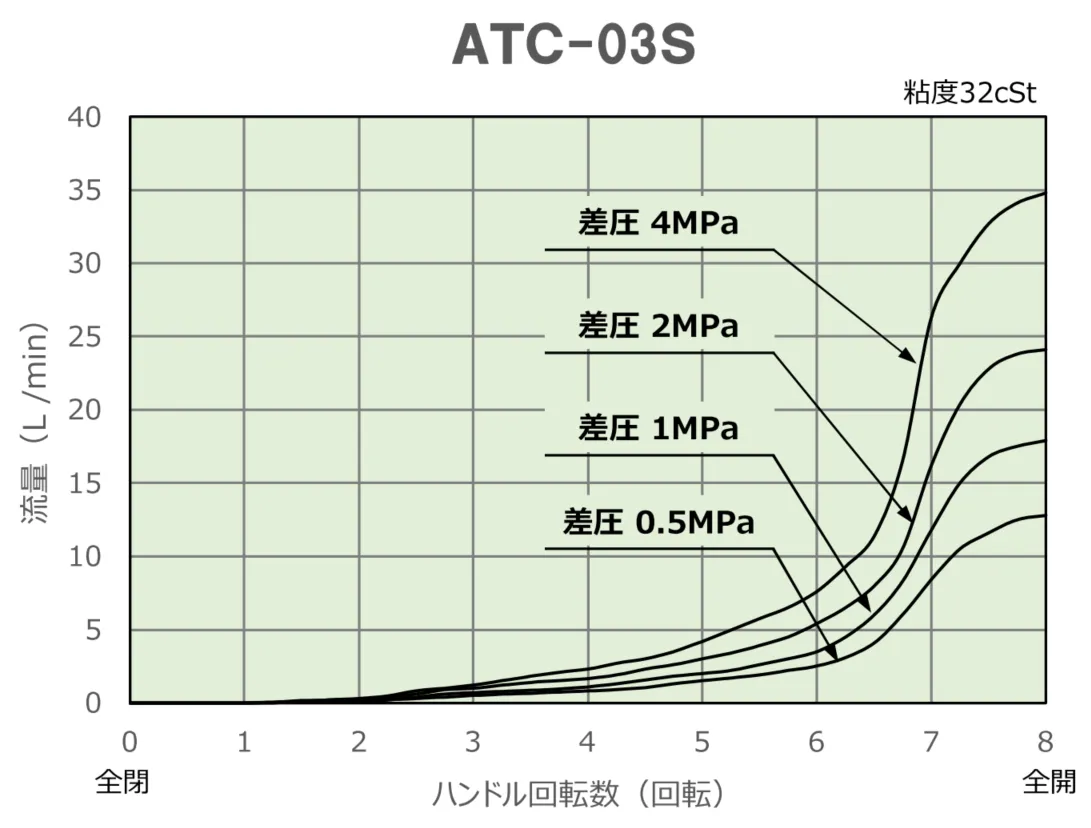

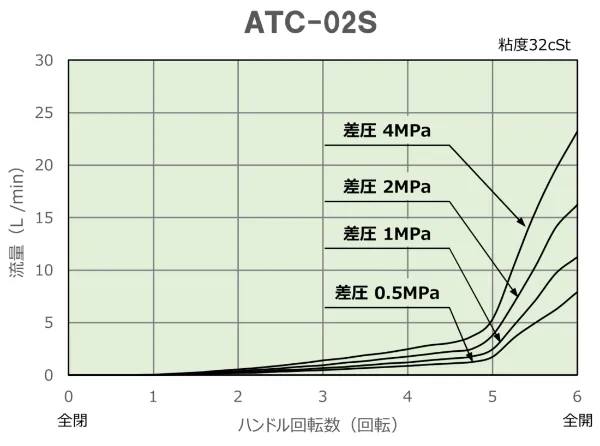

ATC・AT ハンドル回転数-制御流量特性

images

images

images

ATC・AT データシート・流量-圧力降下特性

images

images

images

図面データ ダウンロード

製品名型番ダウンロード
超小型カートリッジインラインチェックバルブ(チョーク穴付)ACC-05-11-C※PDF
超小型カートリッジインラインチェックバルブ(チョーク穴なし)ACC-05-11PDF
インラインチェックバルブ(チョーク穴付)AIC-※-※-11-C※PDF
インラインチェックバルブ(チョーク穴なし)AIC-※-※-11PDF
スロットルチェックバルブ(Rc1/8)ATC-01SPDF
スロットルチェックバルブ(Rc1/4)ATC-02SPDF
スロットルチェックバルブ(Rc3/8)ATC-03SPDF

* 図面データの使用について、詳しくは「利用規約」をご確認ください。
